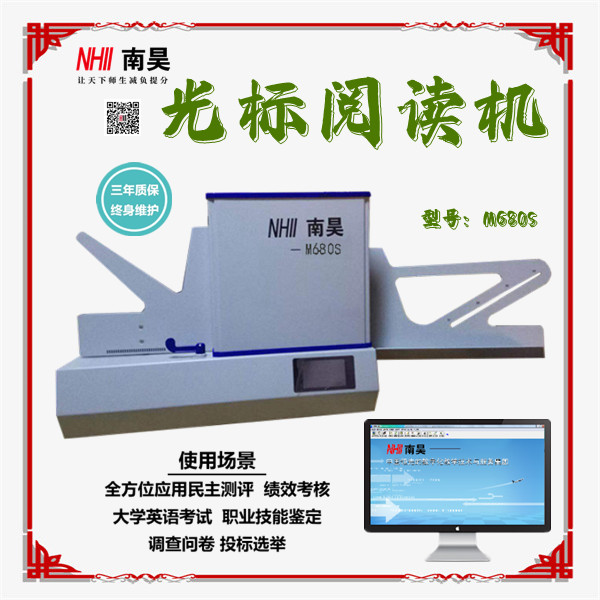

阅读机结构

一  机架

机架主要由体座、立板、护板及底盖、上盖、后盖等组成。阅读机的各部分都安装在机架上。电源、机械传动部分安装在体座内，操作面板安装在体座前面右端，立板安在体座上，主控板安装在立板内，光电传感器安装在立板前，护板对光电传感器及传动部分起防灰尘防强光照射的作用。

二  电源

电源采用开关电源，安装在体座内，输入为交流AC90V～264V，47～63Hz，输出为12V及5V。

三  机械传动

 本部分由搓纸和走纸两个电机、纸仓及搓纸部分、分纸机构、走纸、甩纸及接纸板等组成。其功能就是自动把停放在纸仓内的信息卡逐张、迅速、平稳地送过光电传感器，后停放到接纸板内。

搓纸轮有一直流电机带动。搓纸电机受控可以正转、反转或停。当OMR接到读卡命令，控制部分立即驱动搓纸电机正转，搓纸轮将纸仓内上一张卡搓动并送进分纸机构，送到光电头下。当张卡的尾端离开搓纸轮时，搓纸马达受控停转并有一短暂的反转，以使第二张卡及时停下不至于跟进造成双张。

分纸机构，它有一正转的前轮，一对只能反转的后轮，前后轮的间距可通过调节螺钉调整，此间隙应略大于一张卡厚而小于两张卡厚，以保证前面一张卡能顺利通过，后面一张卡被挡回，达到分纸避免双张的目的。

接纸板挂装在立板的右侧，设计为倾斜式，并设计有位置斜向可调整的挡纸板，可以保证甩出的信息卡平稳地落入，方便收集整齐。

四  光电传感器

光电传感器是阅读机的主要部件，它的功能是实现光电转换，由安装在光栅内的光敏管及发射管、阻容元件和集成芯片等组成（图2.3）。1/5英寸的光电传感器下面一路为同步路（S路），用于读取信息卡的同步框。下面第二路为“双张路”，用于检测进纸和双张。其余各路用于读取信息卡上的信息位，分别称第1～41路，从双张路往上依次排列。

注意：1/6英寸的光电传感器的D路在下面，S路在D路上面，再往上为第1～48路。

单面单读阅读机的光电传感器，我公司还生产OMR43FD/50FD型单面双读阅读机和OMR43FBS/50FBS型双面（单读）阅读机。单面双读阅读机和双面（单读）阅读机都设有两个基本相同的光电传感器，只是A传感器有双张路而B传感器没有双张路。A、B传感器各路电眼的排列顺序与43FS/50FS光电传感器相同。FD型两个光电传感器设计在同一块线路板上，A在左，B在右。而FBS型A、B两个传感器立，A读正面，B读。

五  主控板

DSP主控板是本机的核心部件，它安装于立板内，通过数据线和电缆与电源、光电传感器、操作面板、电机及计算机相连接，它控制搓纸和走纸两个电机工作，控制光电传感器扫描光电信号，它将到的光电信号进行模数转化，它对数据进行处理并对信息卡进行模式识别，它与计算机进行通信，接受计算机的操作命令，并将阅读传给计算机。

六  操作面板

操作面板又称小键盘，设有三个指示灯和甩纸按键STEP。三个指示灯分别是：POWER（红色）为电源指示，ONLINE为联机指示，MOTOR（绿色）为电机工作指示。STEP键用于卡纸处理，如信息卡卡在光电传感器下，可按此键将卡甩出。
