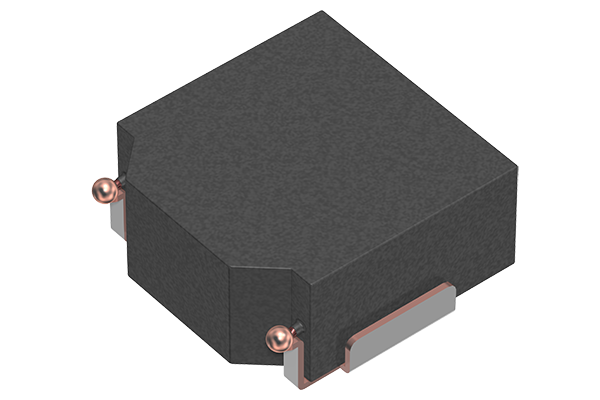

承德现货批发SPM4020T-1R0M-LR电感

TDKSMD/SMT 电感器(线圈)

用途：一般等级

特点

Wire Wound：绕线

Shield：磁屏蔽

Metal Core：金属磁芯

系列 | 型：SPM

状态：量产体制量产体制

品牌：TDK

尺寸

长度(L)：4.40mm ±0.20mm

宽度(W)：4.10mm ±0.20mm

厚度 | 高低：2.00mm Max.

推荐焊盘布局(A)：1.65mm .

推荐焊盘布局(B)：1.65mm .

推荐焊盘布局(C)：2.30mm .

电气特性

电感：2.2μH ±20% at 100kHz

额定电流(基于L变化) Typ.：5.3A (30% Down)

额定电流(基于L变化) Max.

额定电流(基于温度上升) Typ.：4.4A (40°C Rise)

额定电流(基于温度上升) Max.

直流电阻 Typ.：56mΩ

直流电阻 Max.：61.6mΩ

自我共振频率 Min.

自我共振频率 Typ.

Q Min.

Q Typ.

其他

使用温度范围(包括自我温度上升)：-40～125°C

焊接方法：回流/烙铁焊接

AEC-Q200：NO

包装形式：塑封编带 (180mm卷筒、帯宽 12mm)

包装个数：500pcs

重量：0.16g

购买TDK电感器SPM4020T-1R0M-LR,请联系深圳TDK代理服务商。
